2-in-1 Lösung

Steinwolle-Schale für die Brandabschottung

duotec^® Brandschutzschale

Zur Brandabschottung bei Wand und Decke: duotec^® Rohrschale belegt mittels ETA-23/0746 diese Anwendbarkeit mit allen gängigen (!) Rohren bis R120. Diese Steinwolle-Schale macht eine symmetrische und asymmetrische Ausführung sowie Nullabstände zu nicht brennbaren und brennbaren Rohrleitungen möglich.

Informationen anfordern

Beschreibung

Produkteigenschaften

Vorteile

Dimensionen

Preise

In der Haustechnik gewinnt das Thema Brandschutz an Bedeutung. Da die Sicherheit unserer Kunden für uns bei Steinbacher oberste Priorität hat, haben wir eine neue Brandschutzlösung entwickelt – frei nach dem Motto >>Dämmt besser. Denkt weiter. <<.

Die große Anzahl an Richtlinien, Vorgaben und Einbauvarianten machen den Brandschutz zu einer sehr komplexen und umfangreichen Aufgabenstellung. Hier erhalten Sie einen einfachen und schnellen Überblick zur umfangreich geprüften Steinbacher-Brandabschottungsschale duotec®.

Einbaumöglichkeiten für nicht brennbare Rohre

duotec® – 2-in-1 Lösung für Rohrisolierung und Brandabschottung

Ausführung gemäß „Allgemeinem bauaufsichtlichen Prüfzeugnis (abP)“ P-MPA-E21-001 „duotec“
Asymmetrische Ausführung möglich
Nullabstände zu nicht brennbaren und brennbaren Rohrleitungen realisierbar
Einzelne Kabel dürfen ohne Abstand zu den Isolierungen parallel in die Bauteile durchdringend verlegt werden

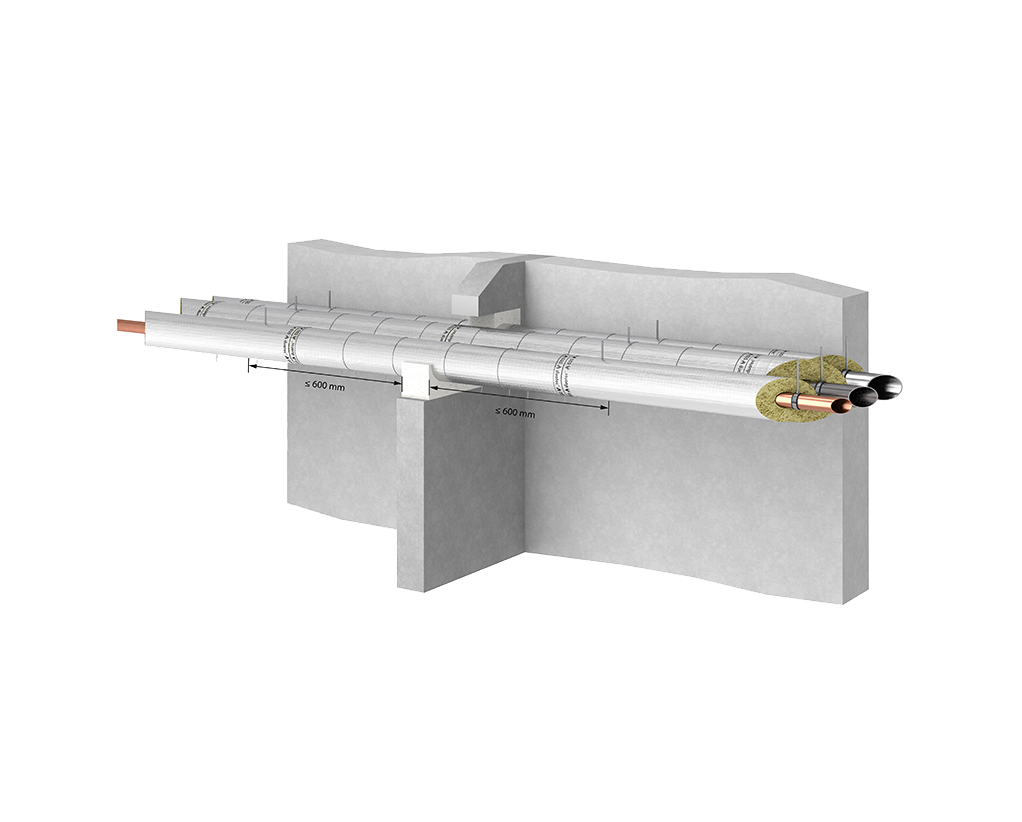

WÄNDE

Brandschutzdurchführung bis R120 gem. DIN 4102-11 bei Massivwänden
und leichten Trennwänden für nicht brennbare Rohrleitungen

Einbaumöglichkeit in Massivwände und leichte Trennwände mit min. 100 mm
Stärke und der jeweils geforderten Feuerwiderstandsklasse F30–F120
Einzeldurchführungen (Kernlochbohrungen) und rechteckigen
Wandöffnungen mit den Abmessungen bis zu 560 x 600 mm ausführbar

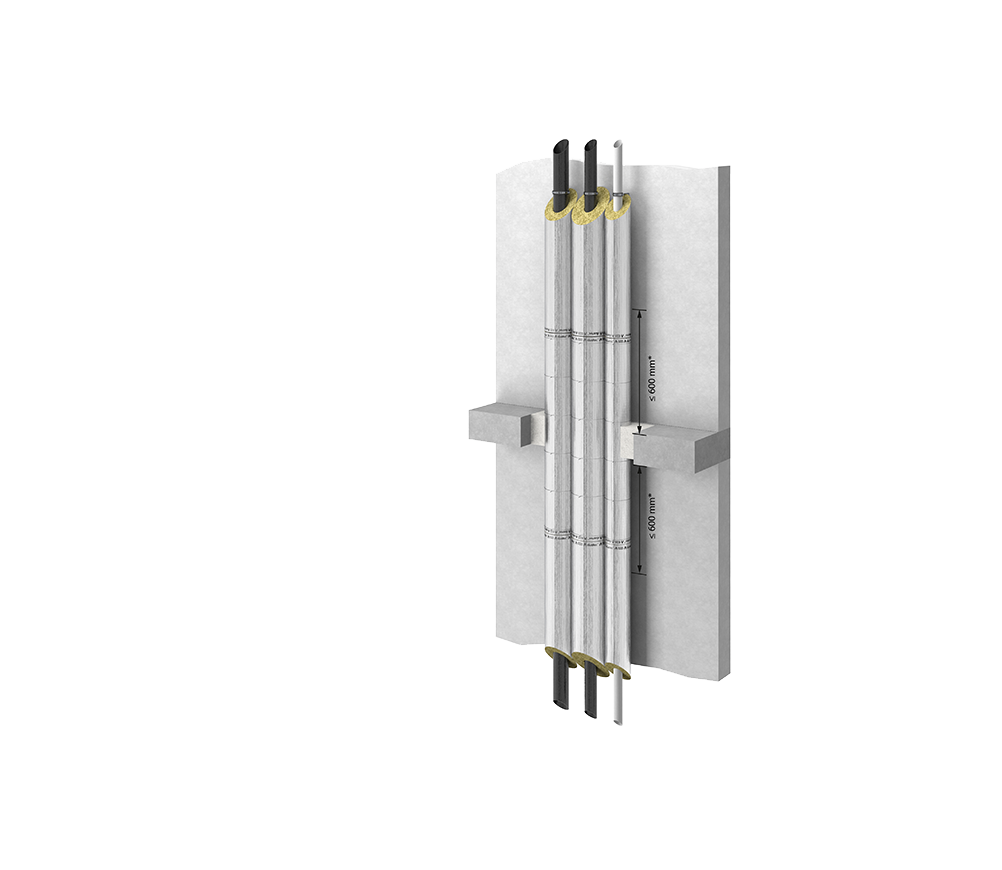

DECKEN

Brandschutzdurchführung bis R120 gem. DIN 4102-11
bei massive Decken für nicht brennbare Rohrleitungen

Einbaumöglichkeit in massive Decken mit min. 150 mm Stärke und
der jeweils geforderten Feuerwiderstandsklasse F30–F120
Einzeldurchführungen (Kernlochbohrungen) und rechteckigen
Deckenöffnungen mit den Abmessungen bis zu 625 x 700 mm ausführbar

Werkstoff

einseitig geschlitzte Steinwolle-Rohrschale mit Oberflächenbeschichtung aus gitternetzverstärkter Aluminiumfolie und selbstklebender Überlappung

Anwendungsbereich

Brandabschottung und Wärmedämmung für Rohrleitungen; für alle (!) gängigen Rohre als Brandabschottung verwendbar

Ausführung

Dimensionen lt. Preisliste

Verpackung

in hochwertigem Karton

wärme- und schalldämmend
für ALLE Rohre als Brandabschottung anwendbar
druckbelastbar und formstabil
nichtbrennbar A2L-s1, d0
Nullabstand zu nicht brennbaren und brennbaren Rohrleitungen realisierbar
Isolierstärke in Anlehnung an die einschlägigen Normen
Flammenausbreitung kann bis zu 120 Minuten verhindert
Schmelzpunkt der Wolle > 1000 °C
einfache, wartungsfreie und langlebige Lösung
geeignet für brennbare und nicht brennbare Rohre

Welche Rohrwerkstoffe können abgeschottet werden?

Nicht brennbar	Brennbar
Stahl	PVC
Edelstahl	PP
Guss	PE
Kupfer	Mehrschichtverbundrohre (MVR)

Rohr Außen Ø = Isolierschalen Innen Ø

Rohr Außen Ø in Zoll	Rohrschale Innen Ø in mm	Isolierstärken in mm
1/4	15	23
3/8	18	22, 30, 100
1/2	22	22, 30, 100
3/4	28	22, 30, 34, 100
1	35	33, 100
5/4	42	40, 50, 100
6/4	48	50
	54	60, 100
2	60	20, 61
	64	20, 70, 100
2 1/2	76	20, 80, 90, 100
3	89	100
	108	60

Isolierstärken je Dimension siehe Produktliste.

PRODUKTLISTE

Preisinformationen geben wir Ihnen gerne auf Anfrage.

Siehe auch unter Dimensionen bzw. Produktliste-Haustechnik.

PRODUKTLISTE
